XPON+1GE+CATV ONT

  • Dimensiones compactas: 130x100x30 mm
  • Aplicaciones triple play: datos, TV y telefonía
  • Gestión remota vía OLT V-SOL, EMS, Web, Telnet, CLI
  • Puerto LAN Gigabit para conexiones ultrarrápidas
  • Modo puente y router para flexibilidad
  • Diseño ahorrador de espacio con gestión de cables
Get A Quote
SKU: V2801T Categorías: ,
○ Parámetros de Hardware
Parámetro Descripción
Dimensiones 120mm × 100mm × 30mm (L×A×A)
Peso Neto 160g
Condiciones de Operación
  • Temperatura de operación: -10 ~ +55°C
  • Humedad de operación: 5 ~ 95% (sin condensación)
Condiciones de Almacenamiento
  • Temperatura de almacenamiento: -40 ~ +70°C
  • Humedad de almacenamiento: 5 ~ 95% (sin condensación)
Adaptador de Alimentación CC 12V/0.5A, adaptador de corriente AC-DC externo
Suministro de Alimentación ≤ 4.2W
Interfaces 1GE + CATV
Indicadores POWER, LOS, PON, LAN, CATV
○ Parámetro de interfaz
Interfaz Detalles
Interfaz PON
  • 1 puerto XPON (EPON PX20+ y GPON Class B+)
  • Modo monocromático SC, conector SC/APC
  • Potencia óptica de transmisión (TX): 0 ~ +4 dBm
  • Sensibilidad de recepción (RX): -27 dBm
  • Potencia óptica de sobrecarga: -3 dBm (EPON) o -8 dBm (GPON)
  • Distancia de transmisión: 20 KM
  • Longitud de onda: TX 1310nm, RX 1490nm, CATV 1550nm
Interfaz LAN 1×GE, puertos RJ45 con negociación automática
Interfaz CATV
  • Longitud de onda de recepción óptica: 1550±10nm
  • Rango de entrada óptica: +2～-18 dBm
  • Pérdida de reflexión óptica: ≥40 dB
  • Rango de frecuencia RF: 47～1000 MHz
  • Impedancia de salida RF: 75Ω
  • Nivel de salida RF y rango AGC:
    • ≥81±2 dBuv @ +1～-10 dBm
    • ≥79±2 dBuv @ 0～-11 dBm
    • ≥77±2 dBuv @ -1～-12 dBm
    • ≥75±2 dBuv @ -2～-13 dBm
    • ≥73±2 dBuv @ -3～-14 dBm
    • ≥71±2 dBuv @ -4～-15 dBm
  • MER: ≥32 dB (entrada óptica -14 dBm)



○ Datos de Funcionamiento
Función Descripción
Modo PON Modo Dual XPON
Modo de Enlace Ascendente Modo de Puente y Enrutamiento; Conexión estable con OLT de marcas líderes
CATV Soporte de gestión remota CATV
Estándar
  • Soporte CTC OAM 2.1 y 3.0
  • Soporte ITU-T G.984.x OMCI
Capa 2
  • Puenteo 802.1D y 802.1ad
  • 802.1p CoS
  • 802.1Q VLAN
Capa 3
  • IPv4
  • Cliente/Servidor DHCP
  • PPPoE, NAT, DMZ, DDNS
Multicast IGMP v2/v3, IGMP snooping
Seguridad y Firewall
  • Prevención de ONU no autorizadas (Rogue ONU)
  • Anti-DDoS, Filtrado Basado en ACL/MAC/URL
Mantenimiento y Operación (O&M) Soporte EMS, WEB, Telnet, CLI y gestión de red unificada con OLT VSOL

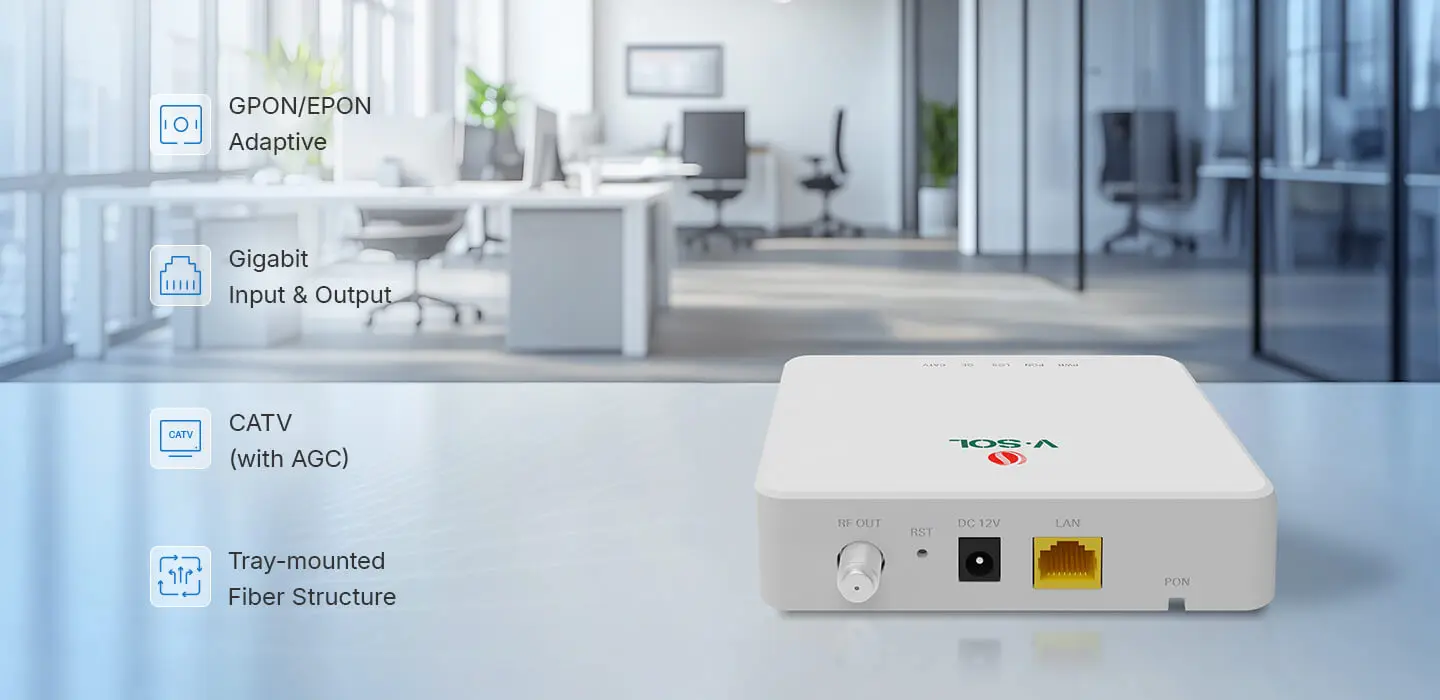

ONU CATV Gigabit para Operadores de Telefonía FijaONU CATV Gigabit para Operadores de Telefonía Fija

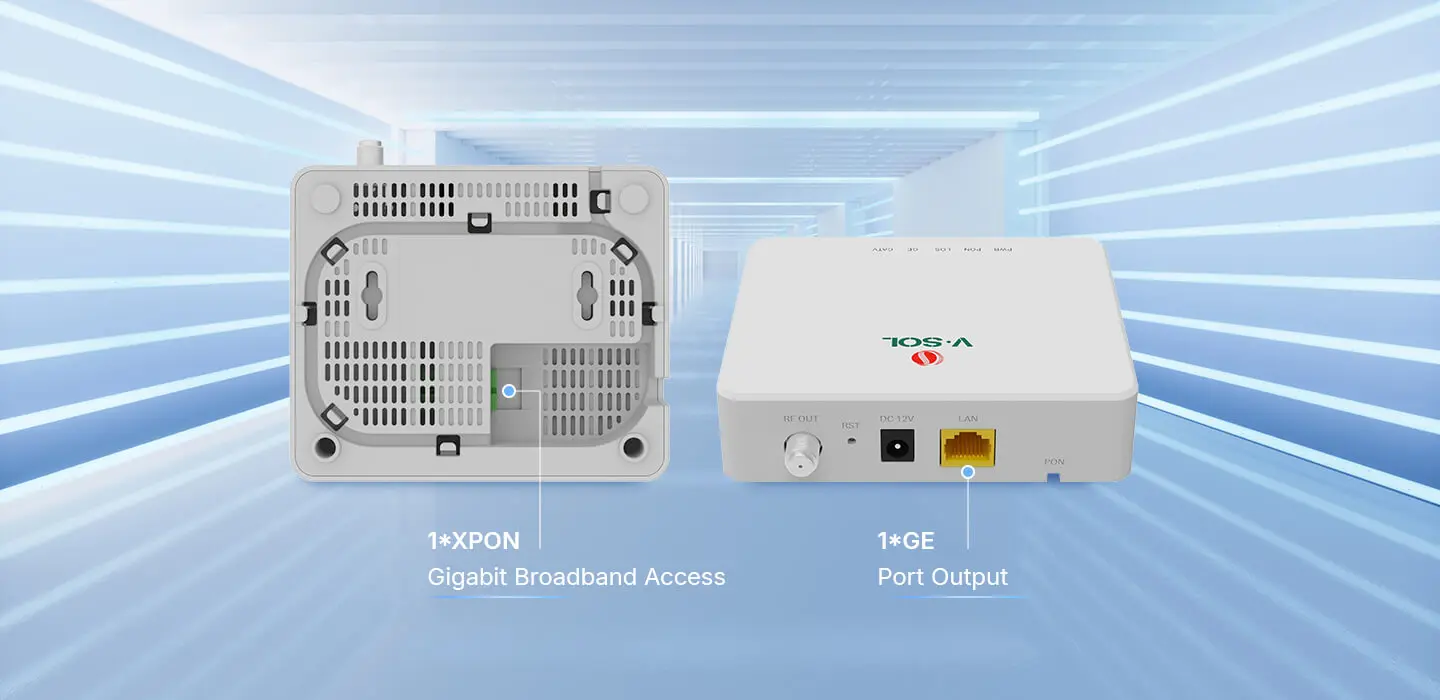

Entrada y Salida Gigabit de Alta VelocidadEntrada y Salida Gigabit de Alta Velocidad

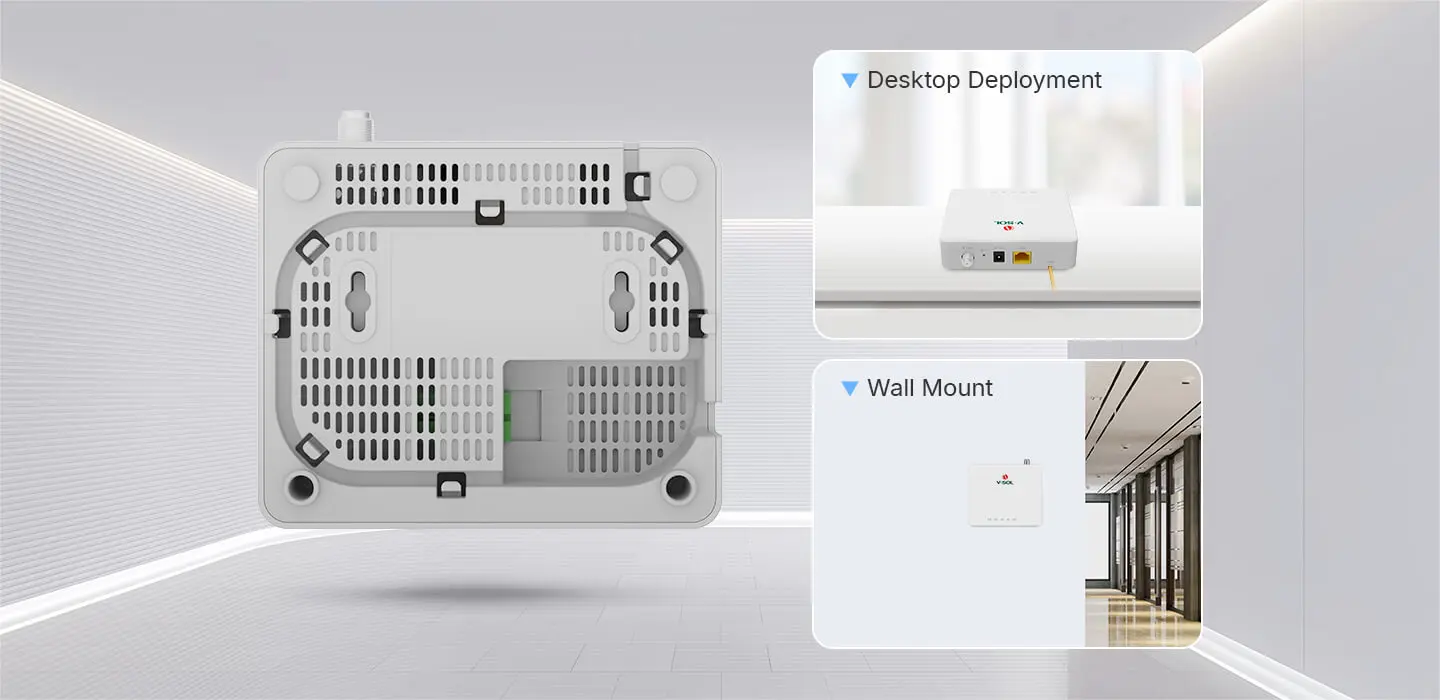

Diseño de Estructura de Fibra Montada en Bandejas
Almacenamiento de cables ahorrador de espacio, con mayor seguridad y menor riesgo de fallos.
Diseño de Estructura de Fibra Montada en Bandejas Almacenamiento de cables ahorrador de espacio, con mayor seguridad y menor riesgo de fallos.

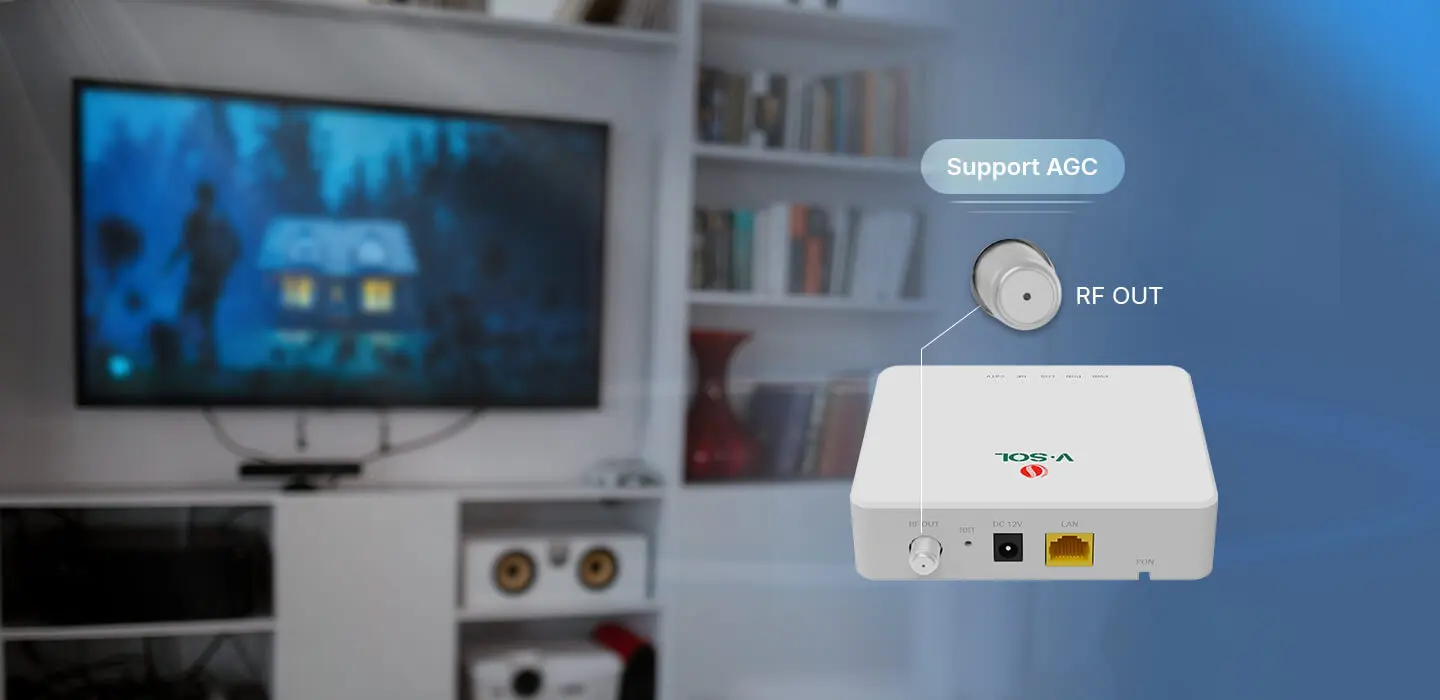

CATV con Encendido/Apagado por Control Remoto
CATV con Encendido/Apagado por Control Remoto

Cobertura de Escenarios Laborales y Domésticos
Cobertura de Escenarios Laborales y Domésticos

Descargar archivo PDF
XPON_ONT_V2801T_DatasheetV1.0
