16-channel HD encoder and 24-channel HD encoder
Descripción del Producto (Resumen)

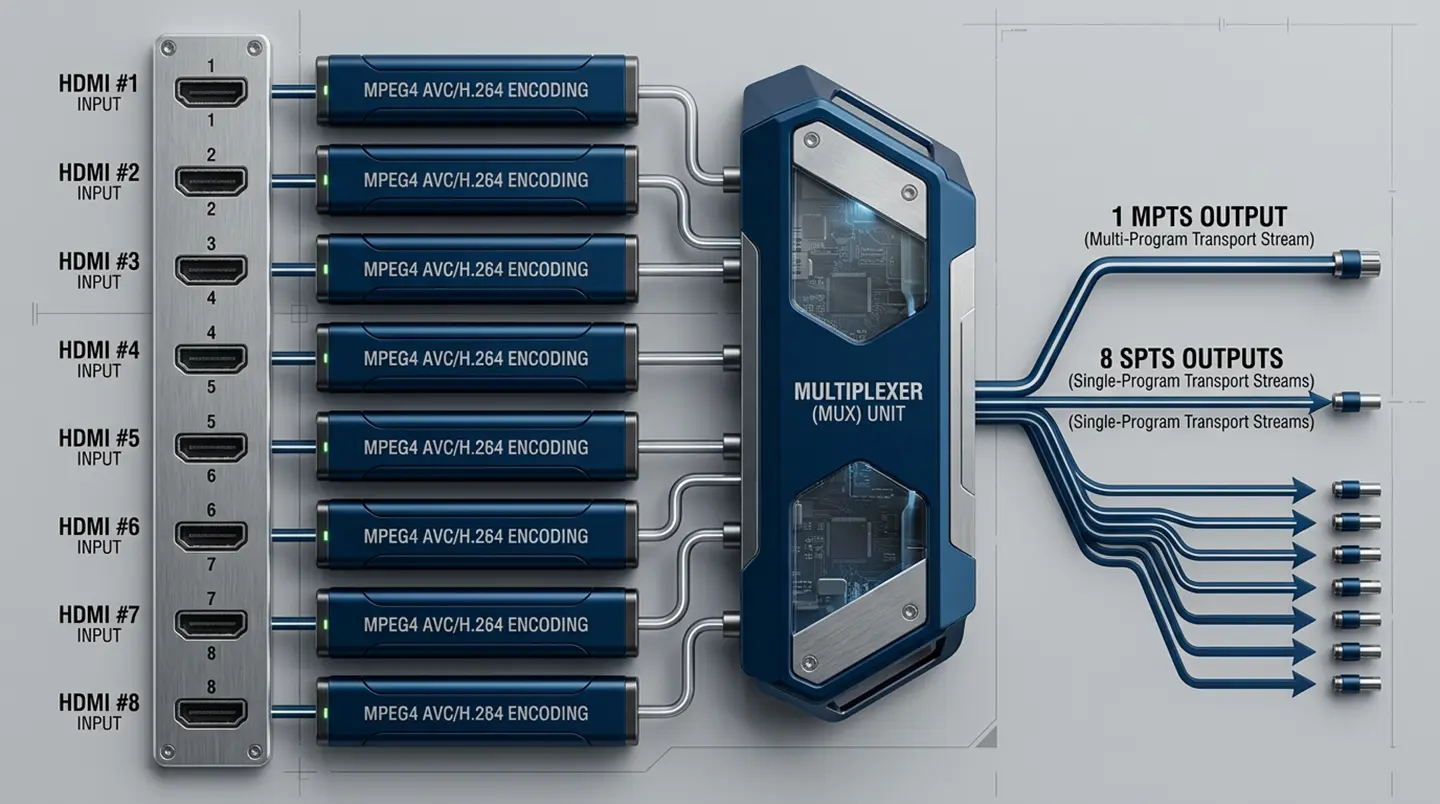

El codificador multicanal CMS3236S/CMS3244S (V2) es un dispositivo profesional de codificación de audio y video en alta definición (HD/SD). Cuenta con 16 o 24 entradas HDMI; cada grupo de 8 puertos HDMI comparte un módulo codificador independiente, el cual soporta salidas de 1 MPTS y 8 SPTS. Gracias a su diseño de alta integración y excelente relación costo-beneficio, este equipo es ampliamente utilizado en diversos sistemas de distribución digital, como cabeceras de TV por cable (Head-ends), radiodifusión de TV digital y más.
Características Principales (Key Features)
- Entradas Flexibles: 16 o 24 entradas HDMI con salida simultánea en SPTS y MPTS (2 o 3 módulos codificadores comparten un mismo puerto NMS y un puerto DATA).
- Formatos de Compresión: Soporta formatos de codificación de video HEVC/H.265 y MPEG4 AVC/H.264.
- Ajuste de Audio: Permite el control y ajuste de ganancia de audio de forma sencilla.
- Salida IP de Alto Rendimiento: Transmisión de salida IP a través de los protocolos UDP y RTP/RTSP.
- Personalización de Pantalla: Soporta la inserción de códigos QR, LOGO y subtítulos (Marqueo de imagen).
- Optimización de Datos: Incluye la función “”Null PKT Filter”” (Filtro de paquetes nulos) para una transmisión más eficiente.
- Gestión Remota: Control total mediante interfaz web (NMS) y actualizaciones de software fáciles y rápidas a través de la red.
○ Especificaciones Técnicas
| Parámetro | Descripción |
|---|---|
| Entradas | 16 entradas HDMI (CMS3236S); 24 entradas HDMI (CMS3244S) |
| Resolución de Video (Entrada) | 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720x576_50i, 720x480_60i |
| Resolución de Video (Salida) | 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720x576_25P, 720x480_30P |
| Codificación de Video | HEVC/H.265, MPEG-4 AVC/H.264 |
| Tasa de Bits (Bit-rate) | 1~13Mbps por cada canal |
| Control de Tasa / Estructura GOP | CBR/VBR; IP…P (Ajuste de fotogramas P, sin fotogramas B) |
| Audio | Frecuencia de muestreo: 48KHz; Resolución: 24-bit; Ganancia: 0-255 ajustable |
| Bit-rate de Audio | 48/56/64/80/96/112/128/160/192/224/256/320/384 kbps |
| Salida de Stream | Salida IP vía DATA (GE) sobre protocolos UDP y RTP/RTSP. (8 entradas HDMI con 8 SPTS y 1 MPTS por cada módulo codificador). |
| Funciones del Sistema | Gestión de red (WEB); Idioma: Inglés; Actualización de software vía Ethernet |
| Dimensiones (W×L×H) | 440mm × 324mm × 44mm |
| Entorno | Operación: 0 ~ 45℃; Almacenamiento: -20 ~ 80℃ |
| Requerimientos de Energía | AC 110V± 10%, 50/60Hz; AC 220V ± 10%, 50/60Hz |
○ Guía de Pedido
| P/N (Número de Parte) | Configuración |
|---|---|
| CMS3236S V2 | 16 entradas HDMI |
| CMS3244S V2 | 24 entradas HDMI |
