16-channel QAM modulator
Resumen del Producto (Product Overview)
El modulador IP QAM 16 en 1 CMS3316 es el dispositivo “”todo en uno”” de última generación desarrollado por DEXIN, que integra funciones de multiplexación, intercalación (scrambling) y modulación. Cuenta con 16 canales de multiplexación, 16 canales de intercalación y 16 canales de modulación QAM (DVB-C). Soporta un máximo de 512 entradas IP a través de sus 3 puertos GE y una salida de 16 portadoras no adyacentes (50MHz~960MHz) mediante su interfaz de salida RF. Este dispositivo se destaca por su alto nivel de integración, gran rendimiento y bajo costo, siendo altamente adaptable a los sistemas de radiodifusión CATV de nueva generación.
Características Principales (Key Features)
- 3 Puertos GE (Máx. 512 entradas IP):
- Puertos bidireccionales Data1 y Data2: Soporta hasta 512 entradas IP y 16 salidas IP.
- Puerto Data (ubicado en el panel frontal): Soporta hasta 128 entradas IP.
- Alto Ancho de Banda: Hasta 840 Mbps por cada entrada GE.
- Precisión Técnica: Soporta el ajuste preciso de PCR.
- Gestión de Flujo: Soporta filtrado de CA, remapeo de PID y edición de tablas PSI/SI.
- Capacidad de Procesamiento: Permite el remapeo de hasta 180 PIDs por cada canal.
- Seguridad y Cifrado: Compatible con el sistema de intercalación general DVB (ETR289) y los estándares de simulcrypt ETSI 101 197 y ETSI 103 197.
- Salida IP: Soporta 16 salidas IP a través de Data1 y Data2 bajo protocolos UDP/RTP/RTSP.
- Modulación de Alta Densidad: Salida de 16 portadoras QAM no adyacentes, cumpliendo con los estándares DVB-C (EN 300 429) e ITU-T J.83 A/B.
- Corrección de Errores: Soporta codificación RS (204, 188).
- Gestión Remota: Administración de red basada en interfaz Web (NMS).
| Parámetro | Descripción |
|---|---|
| Entrada IP | Máx. 512 entradas IP a través de 3 puertos Ethernet 100/1000M (Puerto Data frontal, Data 1 y Data 2). Interfaz SFP opcional. Cada puerto Data 1 o Data 2 puede ingresar máx. 512 IP; el puerto frontal máx. 128 IP. |
| Protocolo y Tasa | TS sobre UDP/RTP, unicast y multicast, IGMP V2/V3. Tasa de transmisión máx. 840Mbps por cada entrada GE. |
| Multiplexación (Mux) | Canales de entrada: 512 | Canales de salida: 16 Máx. PIDs: 180 por canal Funciones: Remapeo de PID (auto/manual), ajuste preciso de PCR, generación automática de tablas PSI/SI. |
| Intercalación (Scrambling) | Máx. Simulscrypt CA: 4 Estándar: ETR289, ETSI 101 197, ETSI 103 197 Conexión: Local y remota |
| Modulación DVB-C | J.83A: Constelación 16/32/64/128/256QAM (Ancho de banda 8M) J.83B: Constelación 64QAM / 256QAM (Ancho de banda 6M) Canales QAM: 16 portadoras no adyacentes Tasa de Símbolo: 5.0~7.0Msps (pasos de 1ksps) |
| Salida RF | Interfaz: 1 puerto tipo F para 16 portadoras, impedancia 75Ω Rango RF: 50~960MHz (pasos de 1kHz) Nivel de Salida: -20dBm~+10dBm (87~117dbµV), pasos de 0.1dB MER: ≥ 40dB |
| Salida de Stream (IP) | 16 salidas IP sobre UDP/RTP/RTSP, unicast/multicast 2 puertos Ethernet 100/1000M (Data 1 y Data 2) |
| Gestión y Físico | Gestión: Basada en Web (NMS) Dimensiones: 420mm × 440mm × 44.5mm Energía: AC 100V±10% o 220V±10%, 50/60Hz |
| Temperatura | Operación: 0 ~ 45℃; Almacenamiento: -20 ~ 80℃ |

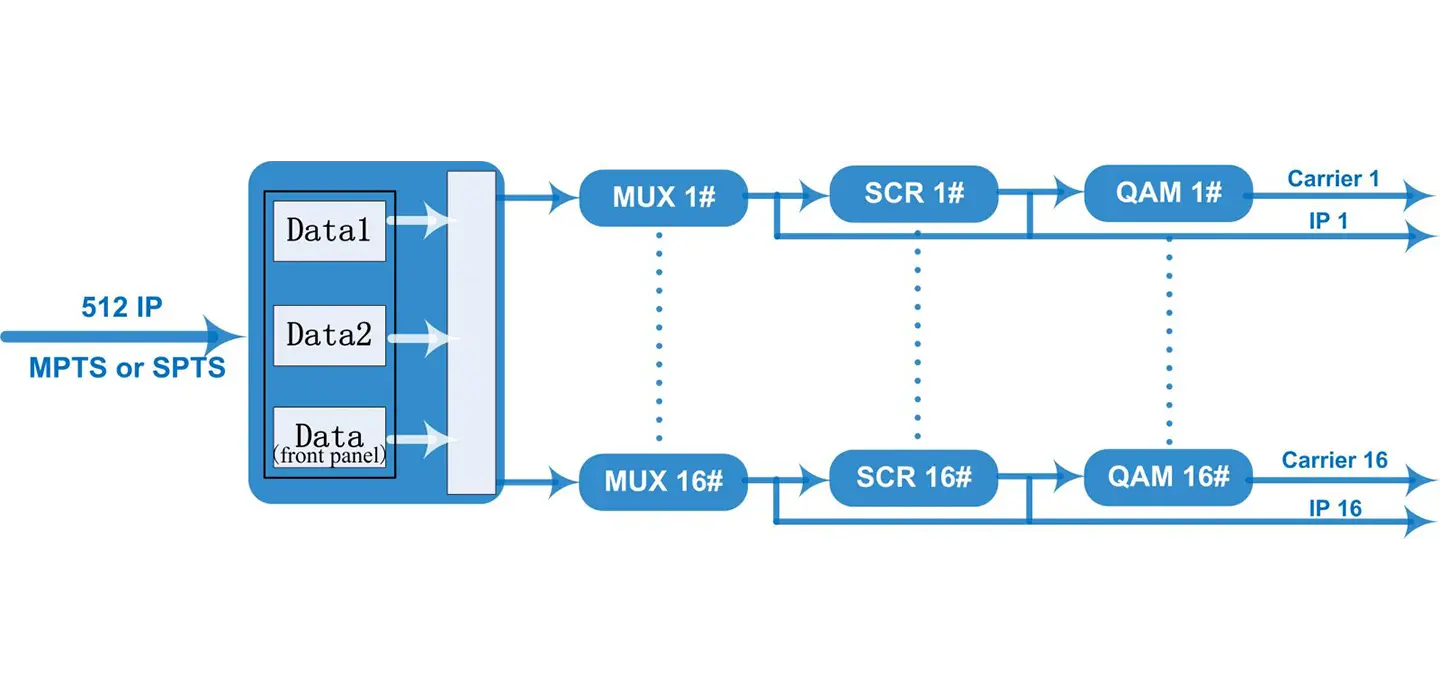

Gráfico del Principio Interno

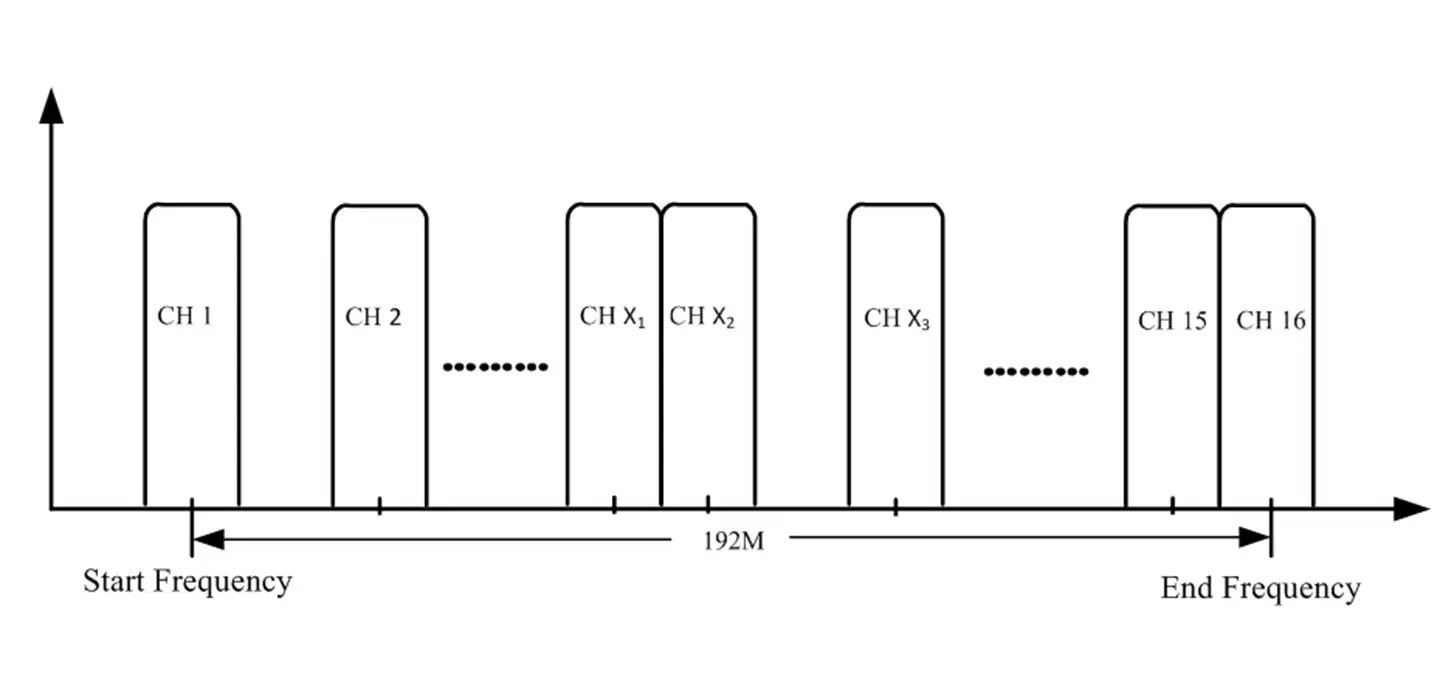

Ilustración de Configuración del Transportista

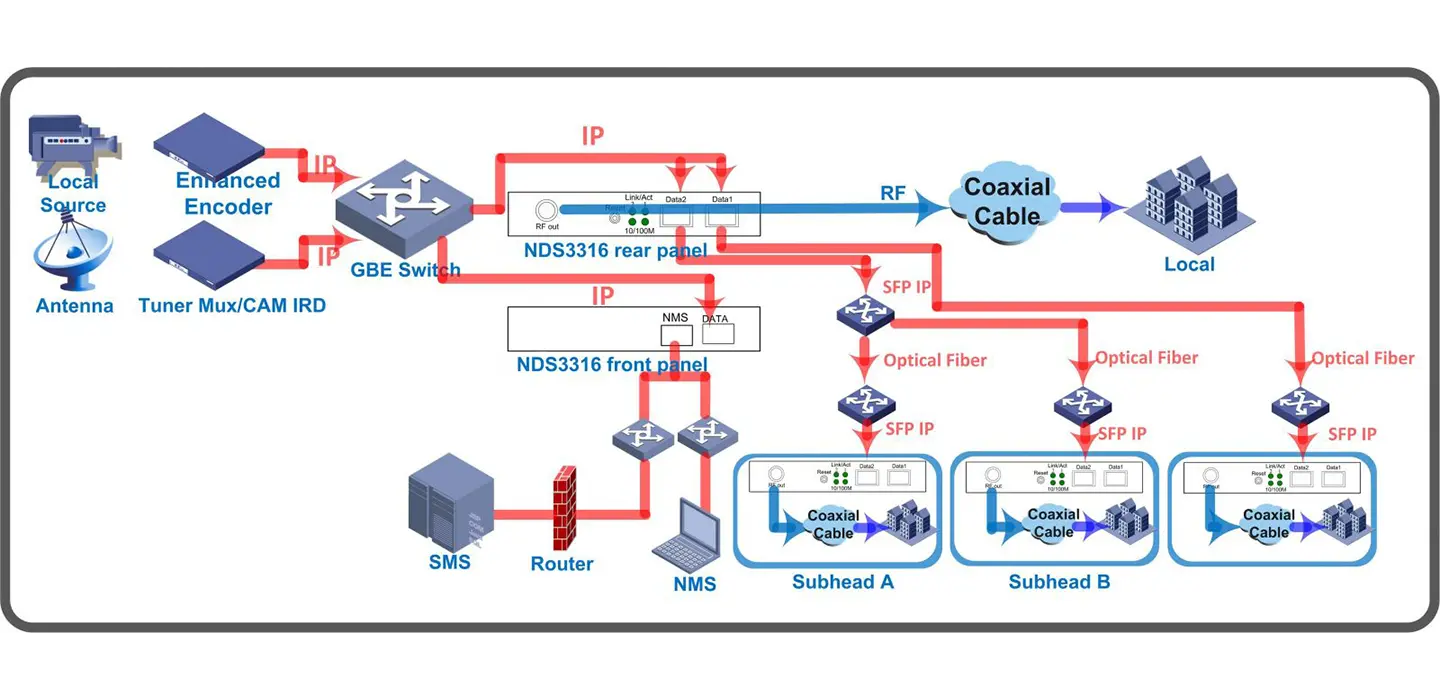

Ejemplo de conexión del sistema (basado en IP)
