48-channel QAM modulator
Resumen del Producto (Product Overview)
El modulador IP QAM 48 en 1 CMS3348D es un dispositivo “”todo en uno”” desarrollado por CAMPES que integra funciones de multiplexación, intercalación (scrambling) y modulación. Cuenta con 48 canales de multiplexación, 12 canales de intercalación y 48 canales de modulación QAM (DVB-C). Soporta un máximo de 1536 entradas IP a través de sus 3 puertos GE y una salida de 48 portadoras no adyacentes (50MHz~960MHz) mediante su interfaz de salida RF. Este dispositivo se destaca por poseer dos puertos de salida RF, lo que permite ampliar significativamente el ancho de banda para las portadoras QAM.
Características Principales (Key Features)
- Alta Capacidad de Entrada: Máximo de 1536 entradas IP a través de 3 puertos GE (interfaz SFP opcional).
- Gestión de PIDs: Hasta 512 remapeos de PID por cada canal de salida.
- Seguridad Avanzada: Soporta hasta 6 CAs de simulcrypt y 12 canales de intercalación (scrambling).
- Salida de Stream (IP): 48 salidas IP sobre protocolos UDP/RTP/RTSP (IP 1~24 a través de Data1, IP 25~48 a través de Data2).
- Salida RF de Alta Densidad: 48 portadoras QAM no adyacentes (portadoras 1~24 por RF1, portadoras 25~48 por RF2).
- Corrección de Errores: Soporta codificación RS (204, 188).
- Precisión Técnica: Soporta el ajuste preciso de PCR, filtrado de CA, remapeo de PID y edición de tablas PSI/SI.
- Gestión Remota: Administración de red basada en interfaz Web (NMS).
| Parámetro | Descripción |
|---|---|
| Entrada IP | Máx. 1536 entradas IP a través de 3 puertos GE [Puertos bidireccionales Data 1 y Data 2, y puerto Data frontal]. Cada puerto soporta hasta 512 entradas IP. Puerto Ethernet 100/1000M autoadaptativo (Interfaz SFP opcional). |
| Protocolo y Tasa | TS sobre UDP/RTP, unicast y multicast, IGMP V2/V3. Tasa de transmisión máx. 840 Mbps por cada entrada GE. |
| Multiplexación (Mux) | Canales de entrada: 1536 | Canales de salida: 48 Máx. Remapeo de PIDs: 512 por canal de salida Funciones: Remapeo de PID (auto/manual), ajuste preciso de PCR, generación automática de tablas PSI/SI. |
| Intercalación (Scrambling) | Máx. Simulscrypt CA: 6 | Canales de intercalación: 12 Estándar: ETR289, ETSI 101 197, ETSI 103 197 Conexión: Local y remota |
| Modulación DVB-C | J.83A: 16/32/64/128/256QAM (Ancho de banda 8M) J.83B/C: 64/256QAM (Ancho de banda 6M) Canales QAM: 48 portadoras no adyacentes Estándar: EN300 429/ITU-T J.83A/B/C Tasa de Símbolo: 3600~7000Ksps | J.83B: 5057Ksps (64QAM) / 5361Ksps (256QAM) |
| Salida RF | Interfaz: 2 puertos tipo F para 48 portadoras (RF1: 1-24, RF2: 25-48), 75Ω Rango RF: 50~960 MHz (pasos de 1 kHz) Nivel de Salida: -20 dBm ~ +10 dBm, pasos de 0.1 dB MER: ≥ 40 dB | FEC: RS (204, 188) |
| Salida de Stream (IP) | 48 salidas IP sobre UDP/RTP/RTSP (IP 1-24 vía Data 1, IP 25-48 vía Data 2) 2 puertos Ethernet 100/1000M autoadaptativos (SFP) |
| Gestión y General | Gestión: Software de gestión de red (NMS) Dimensiones: 420mm × 440mm × 44.5mm | Peso: 3kg Energía: AC 100V-220V±10%, 50/60Hz | Consumo: 15.4W |
| Temperatura | Operación: 0 ~ 45℃; Almacenamiento: -20 ~ 80℃ |

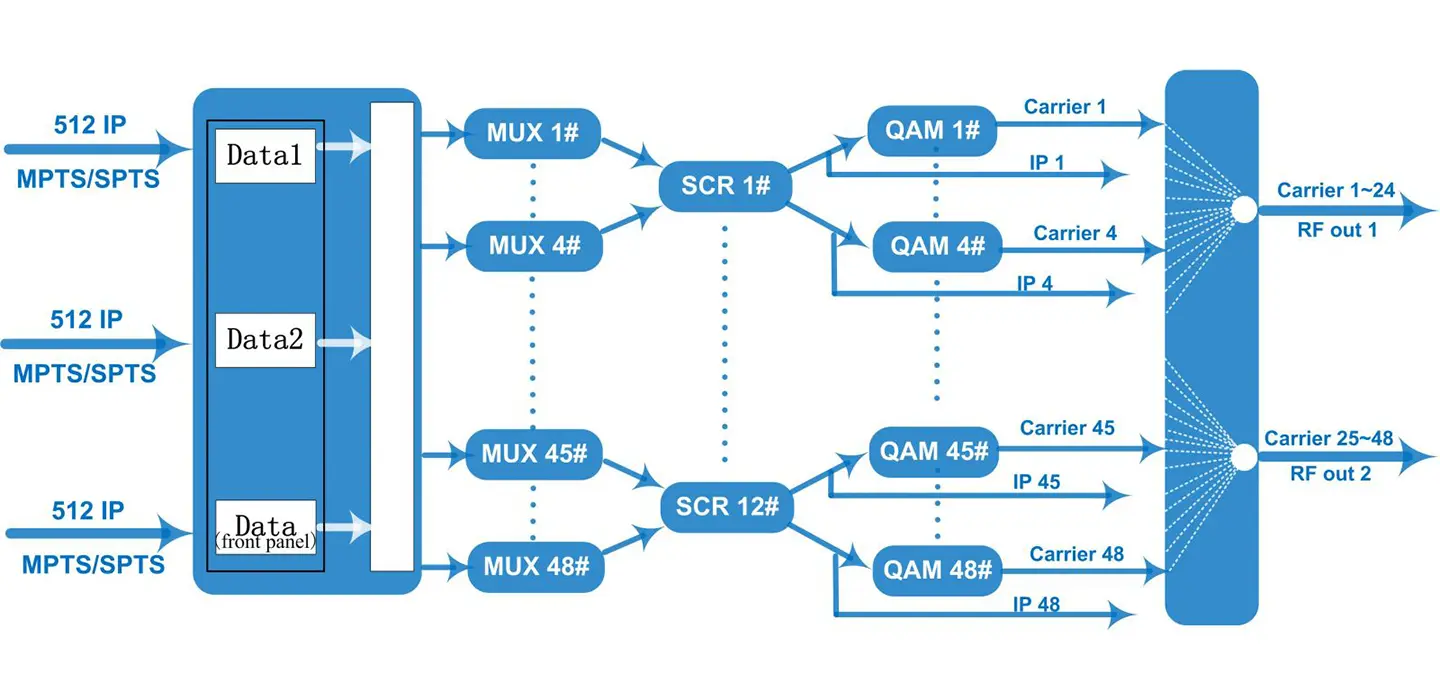

Tabla de Principio Interno

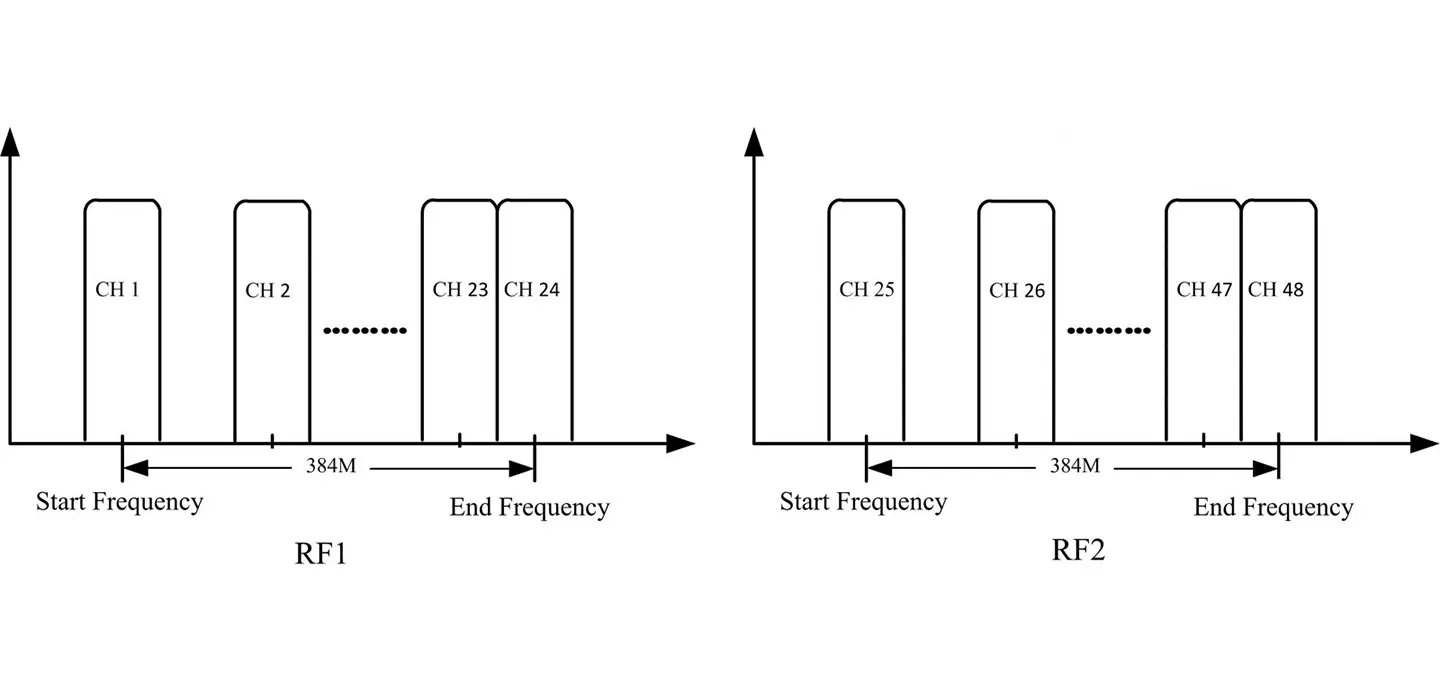

Ilustración de configuración del transportista
