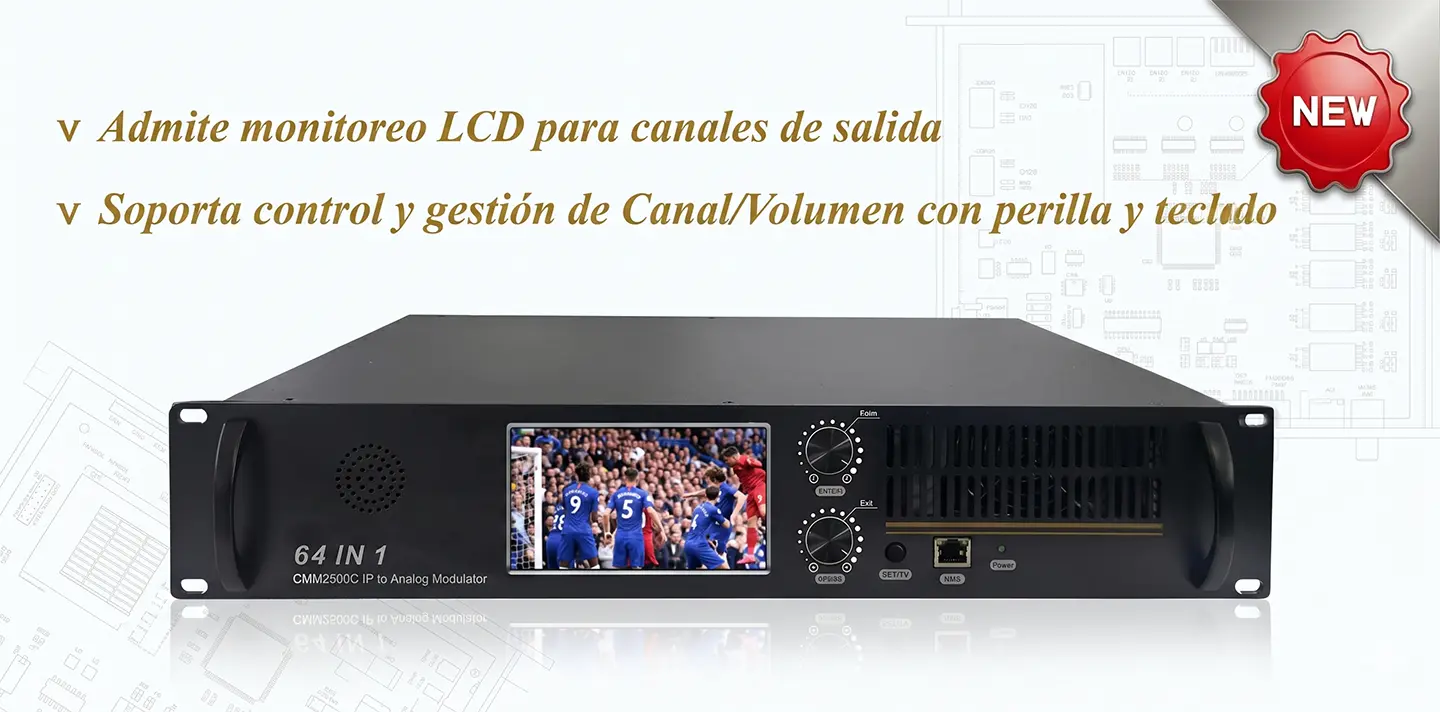

IP to Analog Modulator
Soporte de Audio (Audio Soporte)
-
Compatibilidad de Audio: Soporta audio mono y estéreo en estándares A2 y NICAM 728, con capacidad de hasta dos canales (Dual Channels).
Opciones de Audio Disponibles (Opciones de Audio):
-
Mono: Mono L (Izquierdo), Mono R (Derecho), Mono L+R (Suma)
-
A2: A2 Dual Mono (L, R), A2 Estéreo
-
NICAM: NICAM Dual Mono (L, R), NICAM Estéreo
Otras Características Principales (Other Key Features)
- Flexibilidad de Entrada: Soporta la conversión de hasta 32 (o 16/48/64) canales IP a salida de RF analógica. (Opciones configurables: 4 HDMI/AV + 28 IP, u 8 HDMI/AV + 24 IP).
- Compatibilidad de Datos: Soporta CC (Closed Caption), Subtítulos y Teletexto.
- Seguridad: Soporta descifrado BISS (De-scrambling).
- Personalización: Permite la modificación de la información del programa y la selección de múltiples pistas de audio.
- Puertos de Alta Capacidad: 2 (o 4) puertos GE para entrada IP MPTS/SPTS, con una tasa máxima de 840 Mbps por cada entrada.
- Decodificación Versátil: Soporta formatos HEVC/H.265, H.264/AVC y MPEG-2 TS.

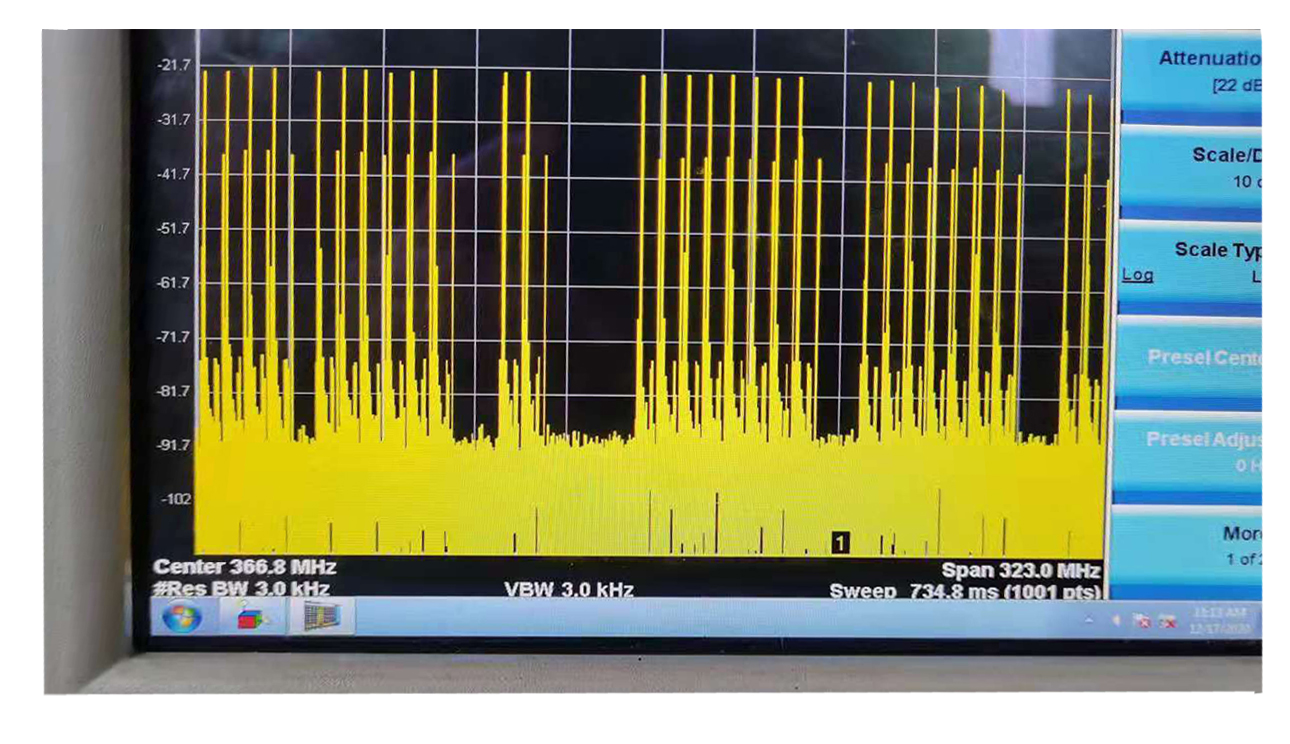

- Salida de RF Analógica: Salida de 32 (o 16/48/64) programas de TV en estándares PAL, NTSC o SECAM mediante portadoras adyacentes o no adyacentes dentro de un ancho de banda de 400MHz.
- Redundancia: Opción de fuente de alimentación redundante para mayor confiabilidad.
- Diseño Eficiente: Cuerpo compacto que permite un ahorro significativo en costos de flete y transporte.
- Gestión Remota: Administración de red basada en interfaz Web (NMS) intuitiva.
| Parámetro | Descripción Detallada | |
|---|---|---|
| Entrada | Interfaz/Tasa | 32(o 16/48/64) entradas IP (u opciones híbridas HDMI/AV+IP). 2/4 puertos GE (máx. 64 entradas IP). Máx. 840Mbps por cada GE. |
| Protocolo de Transporte | UDP/RTP, unicast y multicast, IGMP V2/V3. Soporta SPTS/MPTS (1-7 paquetes). | |
| Longitud de Paquete | 188 / 204 Bytes | |
| Decodificación | Video y Audio | Video: HEVC/H.265, H.264/AVC, MPEG-2. Audio: MPEG-1/2 Layer 1/2. |
| Modos de Audio | Mono L/R/L+R, A2 Dual Mono/Estéreo, NICAM Dual Mono/Estéreo. (Nota: el audio dual reduce los canales totales disponibles). | |
| Resolución de Salida | Soporta hasta 1080@60P (entrada) y salida de imagen en 480i/576i con relación de aspecto 4:3. | |
| Datos Adicionales | CC (Closed Caption), Teletexto, Subtítulos, Subtitulado DVB. | |
| Modulación Analógica | Canales y Rango | 32 (o 16/48/64) portadoras adyacentes o no adyacentes. Rango: 43.25 – 951.252MHz. |
| Estándares de TV | PAL B/G/D/K/M/N/I, NTSC M, SECAM. | |
| Nivel y Precisión | Nivel de salida: 102 ~ 109dBμV. Precisión de portadora residual: 1%. SNR ≥ 60dB. | |
| Conector | 75Ω, interfaz tipo F (F-jack). | |
| Gestión y OSD | Interfaces de Red | 1 x Gestión (NMS) 100 Base-T (RJ45). 2 x Datos 1000 Base-T (RJ45). |
| Funciones OSD | Soporta Logo (JPG, BMP, PNG) y subtítulos dinámicos (Caption) con velocidad y dirección personalizada. | |

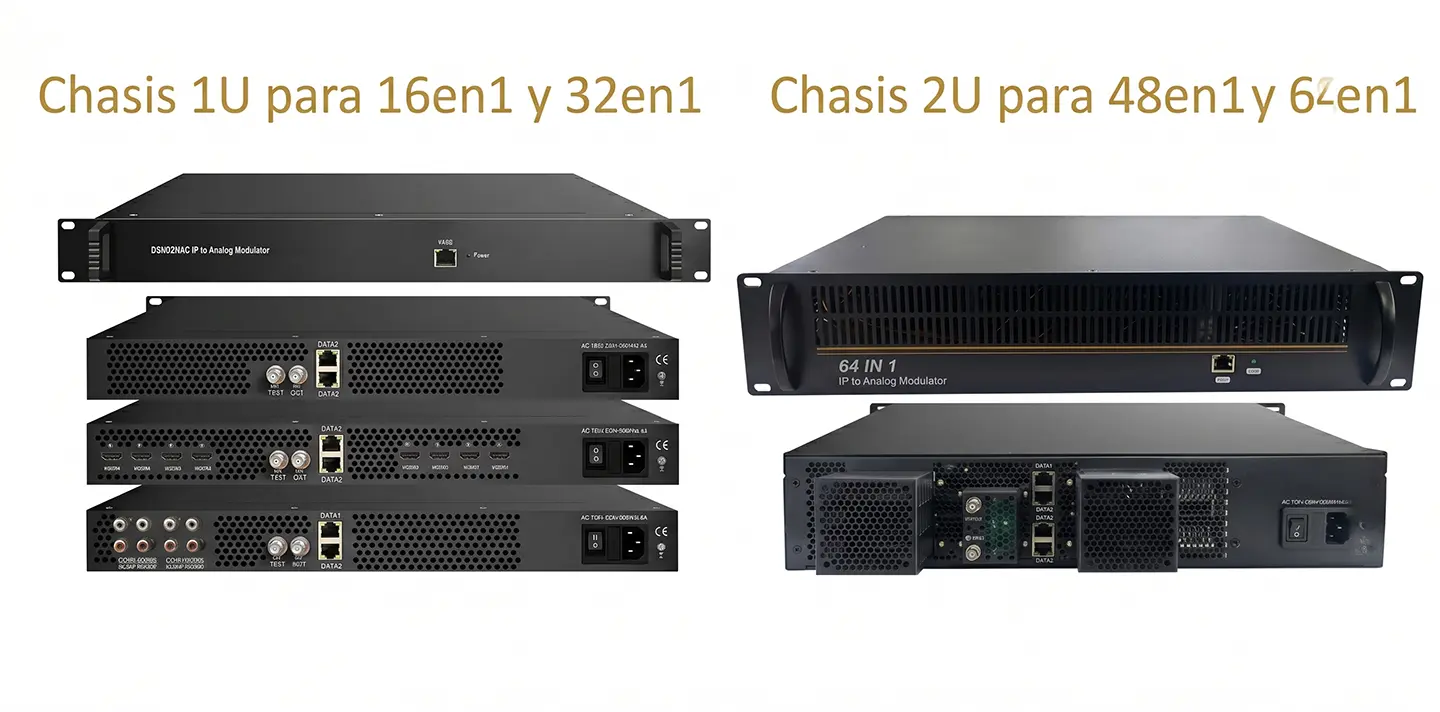

| General | Dimensiones y Peso | 483mm × 330mm × 44.5mm (1U) o 88mm (2U). Temperatura: 0~45℃. |
| Energía | AC 100V-220V±10%, 50/60Hz. Opción de fuente de alimentación redundante disponible. | |
| Opciones | Configuración de Entrada y Salida |
|---|---|
| Opción 1 | 16 o 32 entradas IP, con 16 o 32 salidas de canales analógicos |
| Opción 2 | 4 entradas HDMI + 28 entradas IP, con 32 salidas de canales analógicos |
| Opción 3 | 8 entradas HDMI + 24 entradas IP, con 32 salidas de canales analógicos |
| Opción 4 | 4 entradas AV + 28 entradas IP, con 32 salidas de canales analógicos |
| Opción 5 | 8 entradas AV + 24 entradas IP, con 32 salidas de canales analógicos |
| Opción 6 | 48 o 64 entradas IP, con 48 o 64 salidas de canales analógicos |
Conocimientos sobre Audio A2 y NICAM 728
NICAM 728:
Es un sistema de transmisión de sonido digital de dos canales utilizado en los sistemas de televisión terrestre B, G, H, I, K1 y L. Permite una calidad de audio cercana a la del CD, siendo el estándar digital para las redes de televisión analógicas tradicionales.

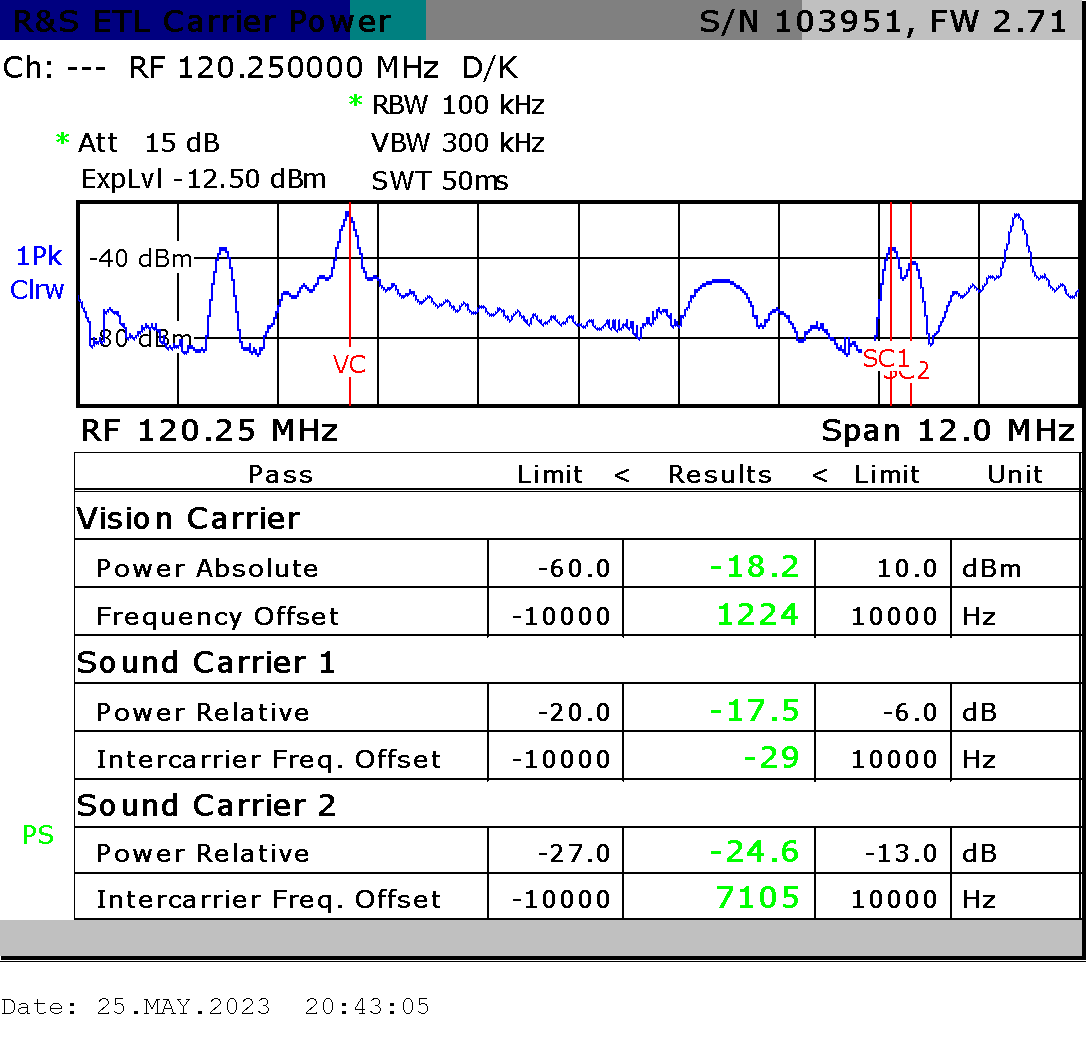

A2 Stereo (Estéreo A2):
Conocido popularmente como "sonido de dos canales", es un sistema de transmisión de audio analógico para televisión utilizado en Alemania, Austria, Australia, Suiza, los Países Bajos y otros países que emplean (o emplearon) los estándares PAL-B o PAL-G. Su funcionamiento se basa en el uso de dos portadoras de FM independientes para transmitir las señales de audio.

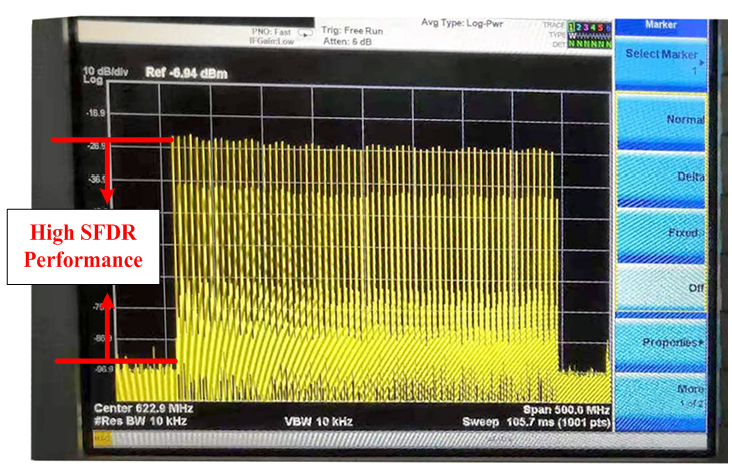

Apoyar un alto rendimiento SFDR

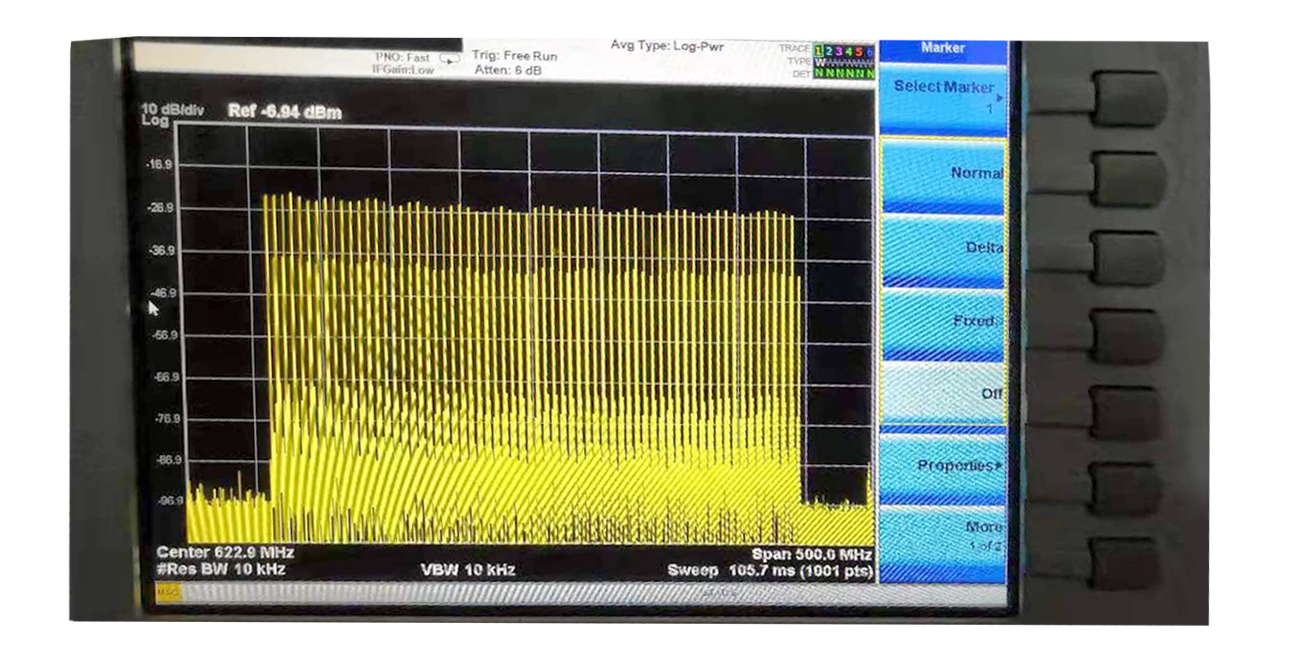

Procesamiento Digital Completo, Rendimiento Súper RF de salida
Support OSD (Logo&Caption) insertion for each channel, easy operation

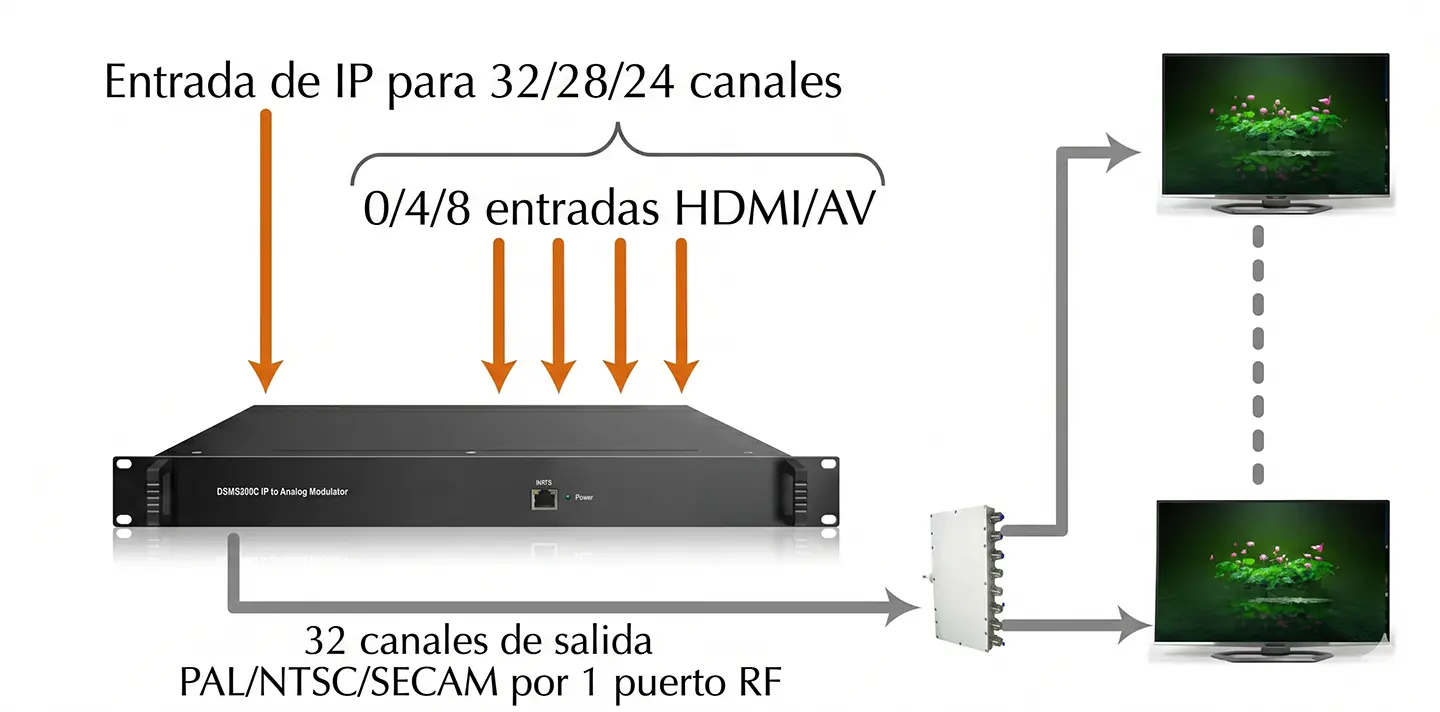

Ilustración de la Construcción del Sistema
